ÜRÜNLER

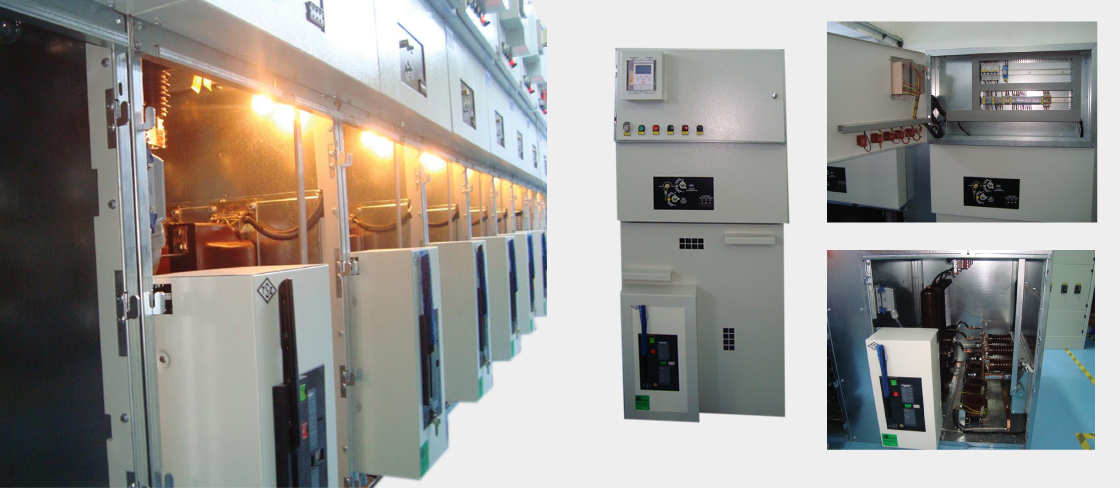

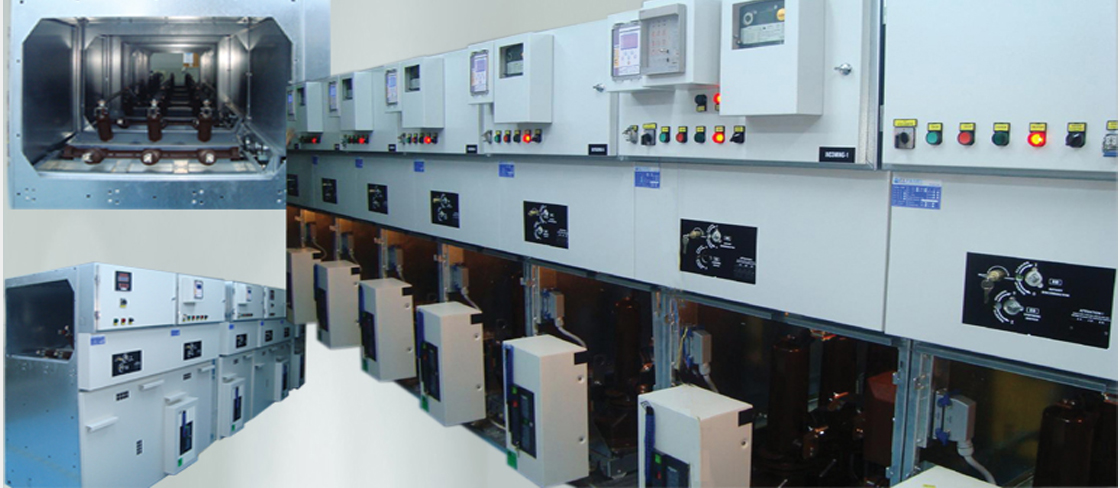

MVME serisi metal mahfazalı modüler hücreler; 36kV'a kadar sekonder dağıtım sistemlerinde, kompakt köşk tipi trafo binalarında ve endüstriyel tesislerde, dahili mekanlarda kullanım amacı ile tasarlanmış orta gerilim şalt cihazlarıdır. Bir şalt merkezinde gerekli olabilecek tüm fonksiyonel birimler yan yana kolaylıkla tesis edilebilmektedir. Fabrikada üretimi tamamlanmış ve tüm rutin ve tip testleri yapılmış hücreler güvenle kullanılarak çok kısa sürede pratik bir şekilde devreye alınabilmektedir. Kesme işlemleri SF6 gazlı kesiciler ile yapılmakta ayırma işlemleri ise gazlı veya hava yalıtımlı ayırıcılar ile gerçekleştirilmekte olup baralar hava yalıtımlıdır. Bu sayede güvenli bir ayırma ve kesme işlemi sağlanarak ölçüler minimum düzeye çekilmiştir. MVME serisi modüler hücreler kompakt boyutları ile köşk tipi trafo merkezlerinde rahatlıkla ve güvenle kullanılmaktadır. Baralar ve kablo bağlantı bölümleri hava yalıtımlıdır. Hava yalıtımlı ve SF6 gazı yalıtımlı anahtarlama elemanları ile donatılmış modüler parçalardan meydana gelmektedir. MVME Hücrelerin koruma derecesi IP.3X ve tesis süreklilik sınıfına göre LSC2A-PM sınıflandırmalı Akredite test laboratuvarlardan alınmış tip test raporlarıyla onaylanmıştır..
IEC 62271-200 , TS EN 62271-200 standartları ve ISO 9001:2008 kalite standardına uygun imalat yapılmaktadır. Montaj, bağlantı ve izleme kontrol işlemleri hücrenin ön tarafından yapılmaktadır.
Tasarım ve Yapısal Özellikler;
Hücre Yapısı
Hücreler dolap tipi, bina içinde kullanıma uygun (dahili tip, IP3X) olarak üretilmektedir.
• Hücreler fonksiyonel özelliklerine göre aşağıda belirtilen bölümlerden oluşmaktadır.
1.Anabara bölümü,
2.Anahtarlama bölümü (ayırıcı, yük ayırıcısı veya gazlı ayırıcı),
3.Kablo/bara bağlantı ve cihaz bölümü, (kesici, sigorta, ölçü trafoları, topraklama ayırıcısı vb.)
4.İşletme mekanizmaları bölümü (Ayırıcı, yük ayırıcısı, kesici, topraklama ayırıcısı mekanizmaları)
5.Alçak gerilim bölümü (Koruma, kumanda ve ölçü panoları) Bu bölümler birbirlerinden sac plakalar ve ayırıcı veya yük ayırıcıların gövdeleri ile ayrılmıştır.
• Hücre karkasları 2mm'lik elektro galvanizli saclardan, boyalı bölümleri ise 1,5-2 mm'lik DKP saclardan kaynak kullanılmadan imal edilmektedir.
• Ön taraftan görünen sac parçalar polyester esaslı elektrostatik toz boya ile boyanmaktadır.
STANDART DONANIMLAR
1.Döner Ayırıcı / SF6 Gazlı Ayırıcı
2.SF6 Gazlı Kesici / vakum kesici
3.O.G. Akım Trafosu
4.Alçak Gerilim Dolabı
5.Ayırıcı Mekanizması kontrol
6.Termostat Kontrollü Isıtıcı
7.Hücre İçi Topraklama
8.Toprak Ayırıcı
9.Kablo Bağlama Düzeneği

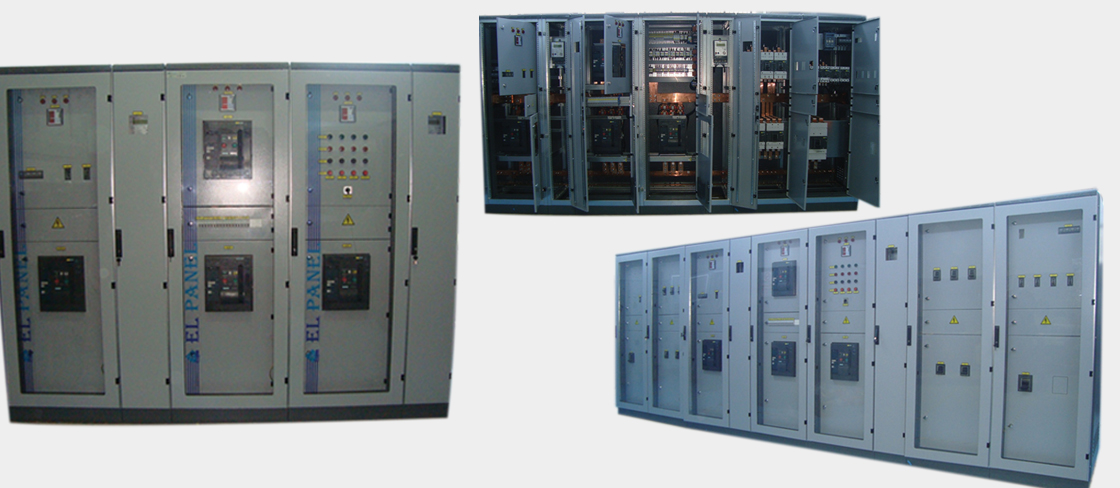

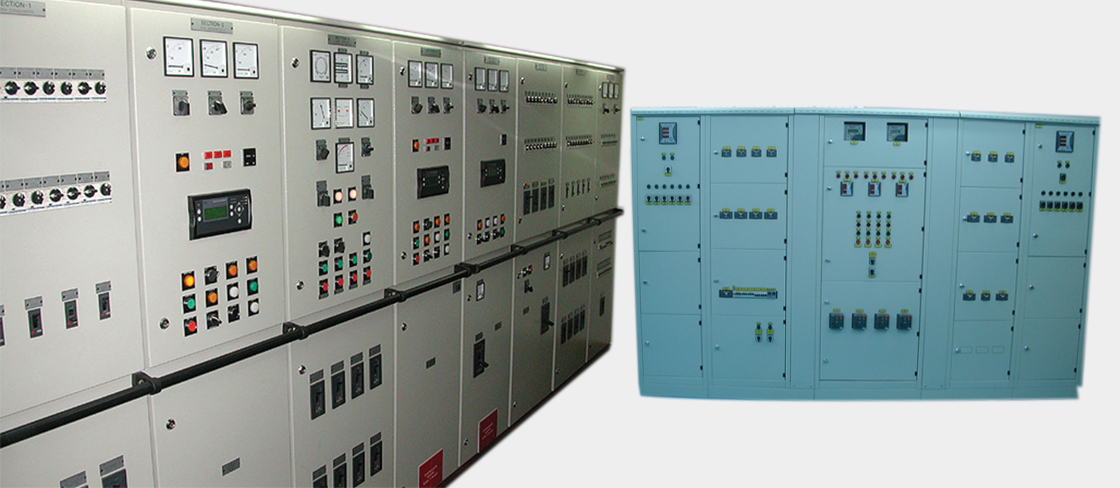

Dikili Tip A.G. Dağıtım Panoları Enerji vermek ve sahadaki enerji dağıtım panolarını beslemek amacı ile kullanılmaktadır. Ana Besleme buradan dağıtıldığı için tek noktadan tüm merkezler kontrol edilebilir. 0,4 kV Alçak Gerilim Panolarımız ile 6300 A akım kapasitesine kadar imalat yapılabilmektedir. Yurtiçi ve Yurtdışında Fabrika, Turizm Tesisleri, Oteller, Havaalanları ve konut işletmelerinde enerji dağıtımında kullanılmaktadır. İsteğe bağlı olarak 0,4 kV Panellerimiz müşteri tercihine bağlı şeffaf kapılı olarak da yapılabilmektedir.
STANDART ÖZELLİKLERİ;
Ana Karkas Gövde 1,5 / 2mm
Kapılar 1,5 mm/2 mm
Örtü Sacları 1 / 1,2 / 1,5 mm
Elektro statik Epoksi Polyester Toz Boya Ral 7035 (İsteğe Bağlı Tüm RAL Renkleri)
Montaj Plakası Galvaniz veya Boyalı Sac
Saha Montaj ve Bağlantı Kolaylığı için sökülebilir yan ve arka kapaklar
Kablo Girişi alttan veya üstten
TS 3367-EN60439-1 , TS 3367-EN60439-1/A1
TEKNİK ÖZELLİKLERİ;
Nominal Yalıtım Gerilimi Ui 690 V
Nominal İşletme Gerilimi Ue 400
Nominal Frekans 50 Hz
Nominal Akım 6300 A' e kadar
Koruma Sınıfı IP 20 - IP 65
OPSİYONEL ÖZELLİKLERİ;
Ön Kapı Cam veya pleksiglas 'dan imalat
Boya Rengi Tüm RAL Renklerinde imalat
Boyutlar; Müşteri isteğine bağlı özel üretim
Havalandırma sistemi fan veya klima

Elektrik enerjisinde; üretildiği santrallerden, tüketildiği yüke ulaşıncaya kadar çeşitli kayıplar meydana gelir. Reaktif enerji; çekilmesi durumunda şebeke gereksiz yere yüklenir, şebeke kaynaklarının kullanım verimi ve kapasite düşer, kayıplar ise artar. Elektrik makineleri şebekeden reaktif güç kullanır veya şebekeye reaktif güç verirler. Bu reaktif güç elektrik sisteminde motor, transformatör gibi elemanlar çalışması için gerekli olan manyetik alanın temini için kullanılırken, aktif akım ise asıl işi yapan güce dönüşen kısımdır. Verimin artması ve şebekenin reaktif güçten etkilenmemesi için endüktif sistemin girişine bir kompanzasyon kondansatörü bağlanarak sistemde üretilen indüktif reaktif güç şebekeye verilmeden kondansatörlerde depolanır Kompanzasyon Panoları; işletmelerin şebekeden çektikleri indüktif reaktif güçlerin karşılanmasında kullanılarak işletmenin maliyetlerini düşürmektedir. İşletmelerde harmonik yüklerin fazla olması durumunda kompanzasyon panolarında harmonik filtre reaktörleri kullanılarak harmoniklerin şebekeye verdiği zararlardan korunması sağlanmaktadır.

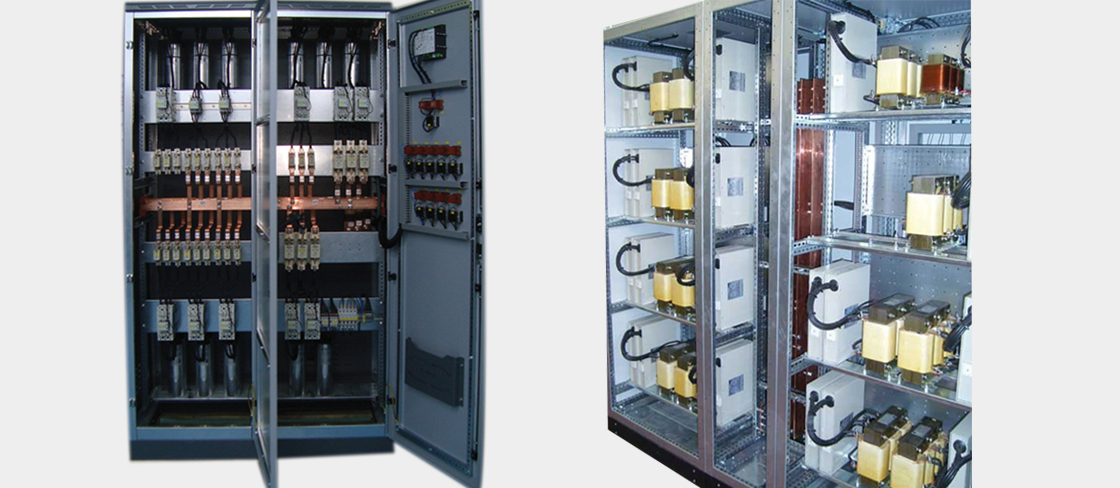

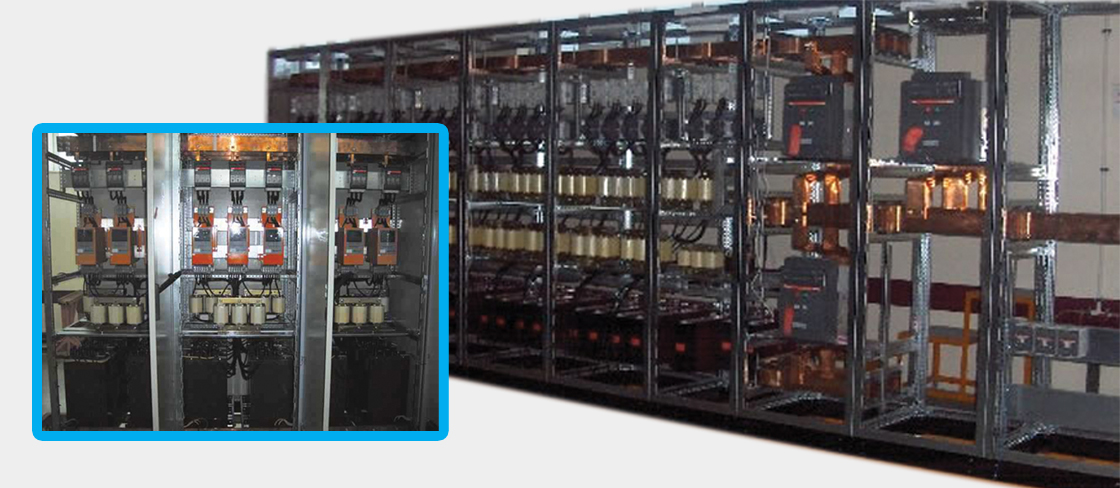

Kompanzasyon Panosu İçerisinde,
a)Kondansatörler ,
b)Harmonik Reaktörler
c)Reaktif Güç Kontrol Rölesi
d)Kompanzasyon sistemi için kontaktörler
e)Sigortalı Kesiciler
f)Havalandırma fanları

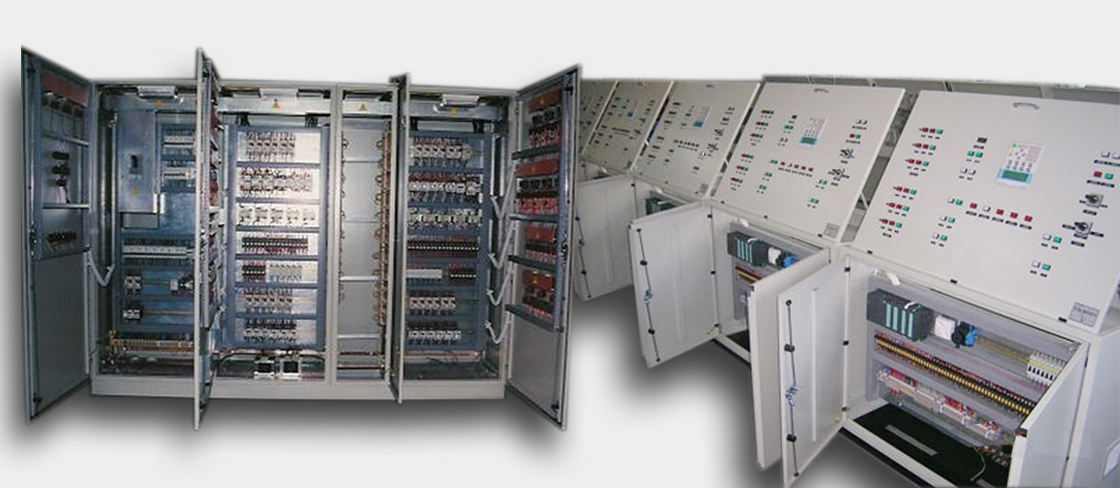

MCC Motor Kontrol ve Otomasyon Panellerimiz her türlü dizayn ve yerleşim planına göre uygun boyutlarda yapılabilmektedir. MCC Panolarımız çeşitli otomasyon, fabrika motor kontrol sistemlerinde, fan ve havalandırma sistemlerinde otomasyon ihtiyacı olan her yerde kullanılmaktadır.
STANDART ÖZELLİKLERİ;
Ana Karkas Gövde 1,5 / 2mm
Kapılar 1,5 mm
Örtü Sacları 1 / 1,2 / 1,5 mm
Elektro statik Epoksi Polyester Toz Boya Ral 7035 (İsteğe Bağlı Tüm RAL Renkleri)
Montaj Plakası Galvaniz veya Boyalı Sac
Saha Montaj ve Bağlantı Kolaylığı için sökülebilir yan ve arka kapaklar
Kablo Girişi alttan veya üstten
TS 3367-EN60439-1 , TS 3367-EN60439-1/A1
TEKNİK ÖZELLİKLERİ;
Nominal Yalıtım Gerilimi Ui 690 V
Nominal İşletme Gerilimi Ue 400
Nominal Frekans 50 Hz
Nominal Akım 6300 A' e kadar
Koruma Sınıfı IP 20 - IP 65
OPSİYONEL ÖZELLİKLERİ;
Ön Kapı Cam veya pleksiglas 'dan imalat
Boya Rengi Tüm RAL Renklerinde imalat
Boyutlar; Müşteri isteğine bağlı özel üretim
Havalandırma sistemi fan veya klima

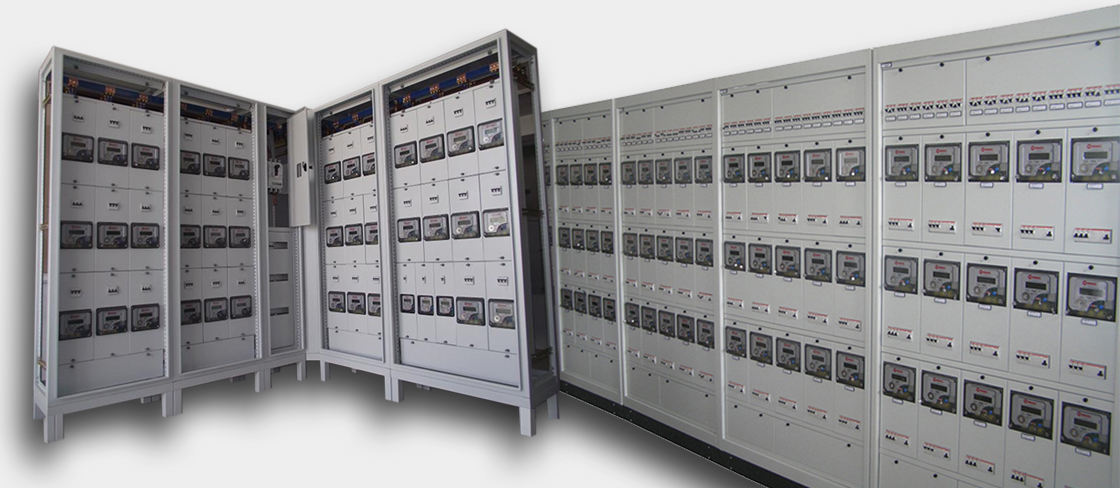

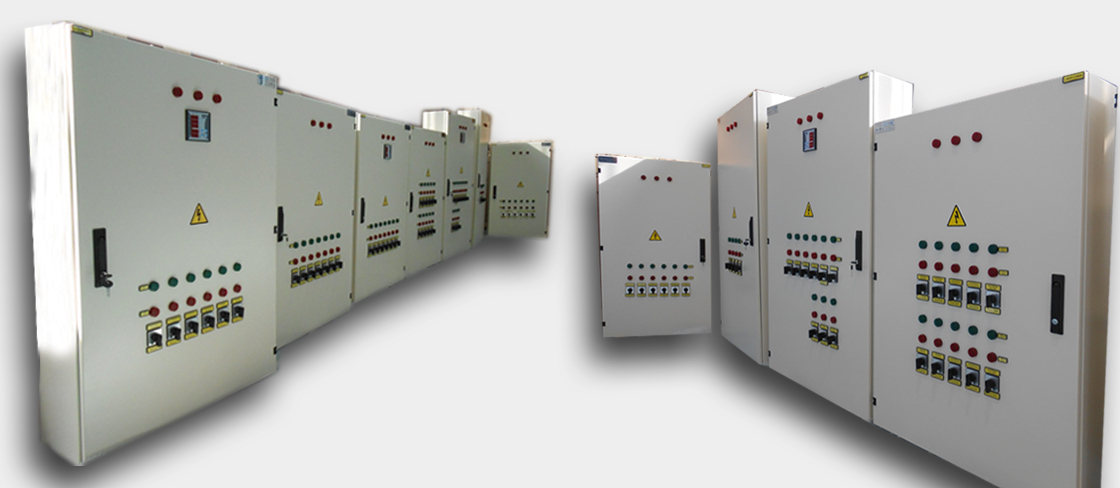

Türkiye Elektrik Kurumları şartnamelerine uygun olarak çeşitli tip ve güçte üretimi yapılan sayaç panolarımız harici ve dahili tipte yapılabilmektedir. Uygulama alanları olan konut ve bina sistemlerinde Alçak Gerilim Panellerimiz insan, mal ve can güvenliği emniyetini en ön planda tutarak imalat ve montajlarımız yapılmaktadır. Sayaç panolarımız konutlarda, alışveriş merkezlerinde, fabrikalarda Türkiye Elektrik Kurumları faturalaması veya işletme faturalaması için kullanılmaktadır. Faturalama işlemleri akıllı sayaçlar vasıtası ile otomasyon CE SCADA tarafından da yapılabilmektedir.

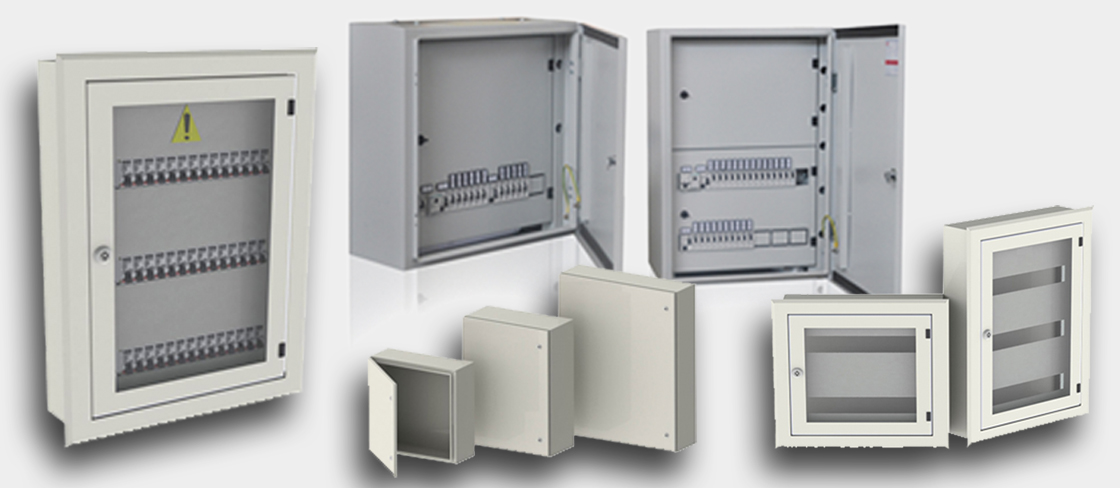

Sıva Altı ve Sıva Üstü Panolar; Aydınlatma ve priz dağıtım sistemlerinde yer ve mekana göre boyutlandırılması yapılabilen panolardır. Elektrik ekipmanların enerjilendirilmesi, aydınlatma priz beslemeleri, fan, motor gibi ekipmanlar sahada en yakın olarak bu panolar aracılığı ile enerjilendirilirler.
STANDART ÖZELLİKLERİ;
Ana Karkas Gövde 1 / 1,2 / 1,5 mm DKP Sacdan
Kapılar 1,5 mm
Örtü Sacları 1 / 1,2 / 1,5 mm
Elektro statik Epoksi Polyester Toz Boya Ral 7035 (İsteğe Bağlı Tüm RAL Renkleri)
Montaj Plakası Galvaniz veya Boyalı Sac
Saha Montaj ve Bağlantı Kolaylığı için sökülebilir yan ve arka kapaklar
Kablo Girişi alttan veya üstten lastik conta / fırçalı giriş, çıkış
TS 3367-EN60439-1 , TS 3367-EN60439-1/A1
TEKNİK ÖZELLİKLERİ;
Nominal Yalıtım Gerilimi Ui 690 V
Nominal İşletme Gerilimi Ue 400
Nominal Frekans 50 Hz
Nominal Akım 400 A' e kadar
Koruma Sınıfı IP 20 - IP 65
OPSİYONEL ÖZELLİKLERİ;
Ön Kapı Cam veya pleksiglas 'dan imalat
Boya Rengi Tüm RAL Renklerinde imalat
Boyutlar; Müşteri isteğine bağlı özel üretim
Havalandırma sistemi fan veya klima

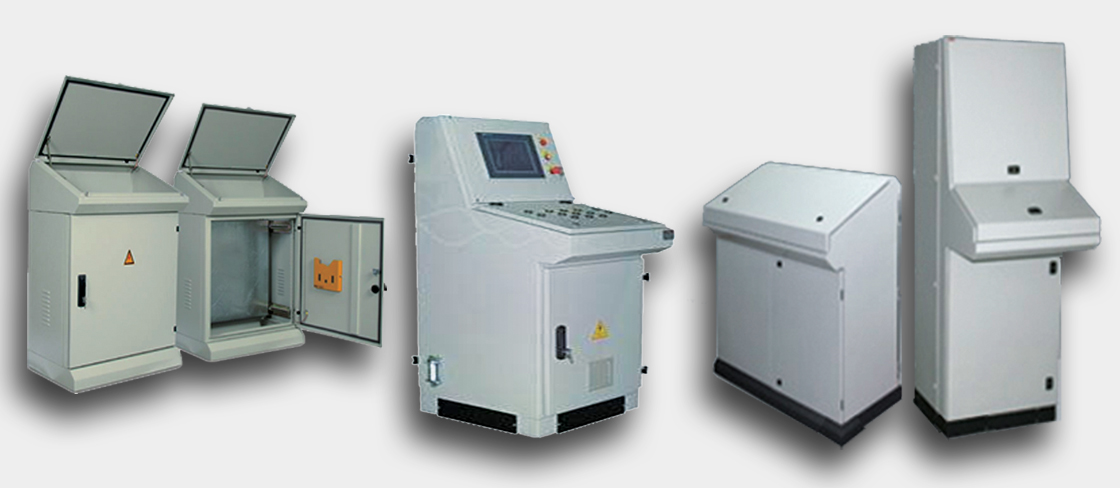

Otomasyon Kontrol ve Kumanda Kontrol gerektiren yerlerde şık ve görsel tasarım olarak kontrol, izleme masaları olarak tasarlanmıştır. Otomasyon ve Kontrol gerektiren sistemlerde vazgeçilmez ürünlerdir. Elektrostatik Epoksi Polyester Toz Boya Ral 7035 (İsteğe bağlı tüm RAL renkleri) Çeşitli Sac kalınlıklarında ve paslanmaz sacdan imalat yapılabilir. Ergonomik ve şık özel tasarımlar.

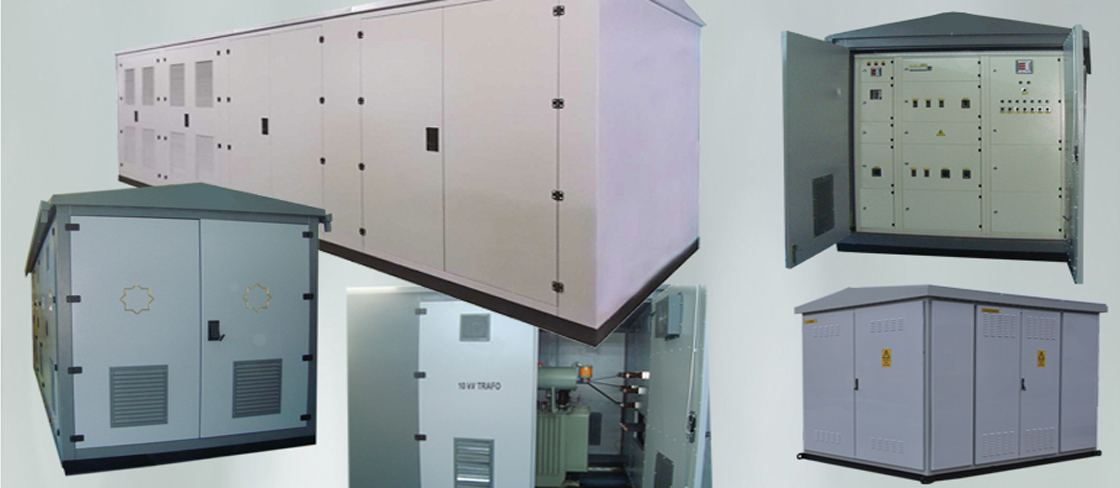

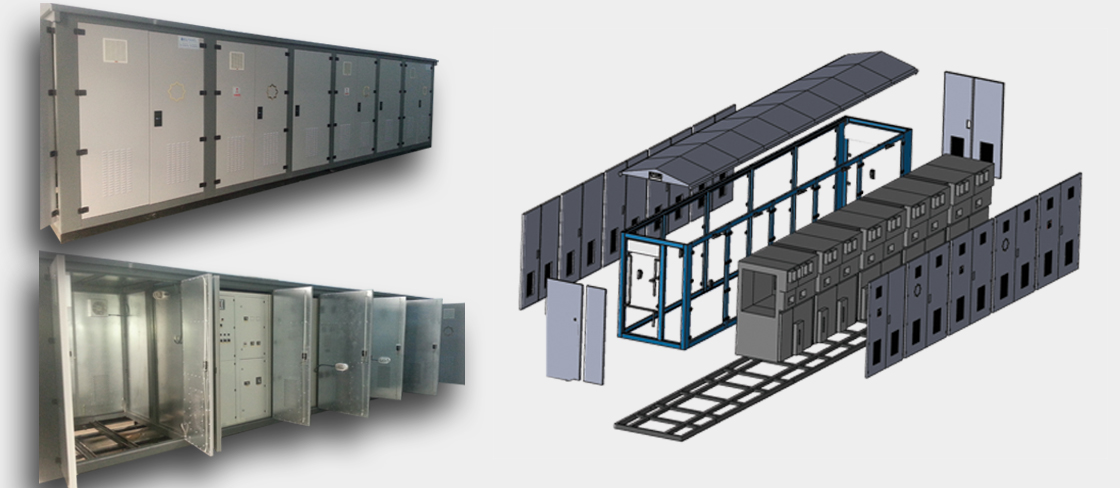

Köşk Hücrelerin bazası NPU 100 / 120 /160 / 200 mm profilden üretilmektedir. Dış gövde ve kapaklar 1,5-2-2,5 mm DKP/ Galvaniz sacdan ve profilden yapılmaktadır. Sac Köşkler İsteğe Bağlı Olarak Tüm RAL renklerinde üretilebilmektedir. Müşteri isteğine bağlı olarak her renkte üretim yapılmaktadır. Sac Trafo Köşkleri 3 ana bölümlemeden oluşmaktadır. OG (Giriş) bölümünde Orta Gerilim Hücreleri Bulunmaktadır. Orta bölümde özellikleri müşteri ihtiyaçlarına göre belirlenmiş Transformatör (Trafo) bulunmaktadır. AG (Çıkış) bölümünde ise müşteri ihtiyaçlarına göre dizayn edilmiş, elektrik panosu kullanılmaktadır. Trafo Sac Köşkleri içindeki ekipmanlara ve müşteri talebine göre istenilen ölçülerde olabilmektedir.

Endüstriyel otomasyon, üretim sürecinde firma için hızlı, hatasız, kolay yenilenebilir ve daha da önemlisi düşük maliyetli üretim yapabilme olanağı sağlar. Mühendislik açısından son derece derin bir alan olan ve firmaların maliyet giderlerini düşürmesine de katkı sağladığından ekonomik anlamda da büyük önem taşır. İşçi maliyetleriyle uzun dönemli kıyaslandığında sağladığı faydaya ek olarak, insan üretim hızının çok ilerisinde üretimi hatasız ve güvenilir bir şekilde gerçekleştirme olanağı sunması açısından da çok önemlidir. Günümüzde her geçen gün robotların sanayi alanında biraz daha etkin rol oynadığı düşünülürse, endüstriyel otomasyon sürecinde teknolojinin önemi de daha iyi anlaşılmış olur. Teknoloji dostu bir alan olduğu için mühendislik alanında bir çok yeniliğin gerçekleştirilmesi de, geleceğin teknolojisi olarak değerlendirilmesine neden olmaktadır. Endüstriyel otomasyon ile sağlanan fayda tüm insanları kapsayarak, üretim sürecinde maliyetlerin düşürülmesi ile tüketicinin de yüzünün gülmesi anlamına gelmektedir. Yalnızca üretici firmalar açısından yarar sağlamayan endüstriyel otomasyon, iktisadi olarak arz talep dengesini uzun vadeli stabil seviyelerde tutarak üretim maliyetlerinin azaltılması sonucu ticari malların satış değerlerinde kararlı bir seviye yakalanmasını da büyük katkıda bulunur. Üretici endüstriyel otomasyon sistemi kullanarak üretim kapasitesini kesin olarak hesaplayabildiğinden, geleceğe yönelik fiyat analizlerini doğru şekilde yapar ve talep karşılama kapasitesine göre sabit fiyat verebilir.

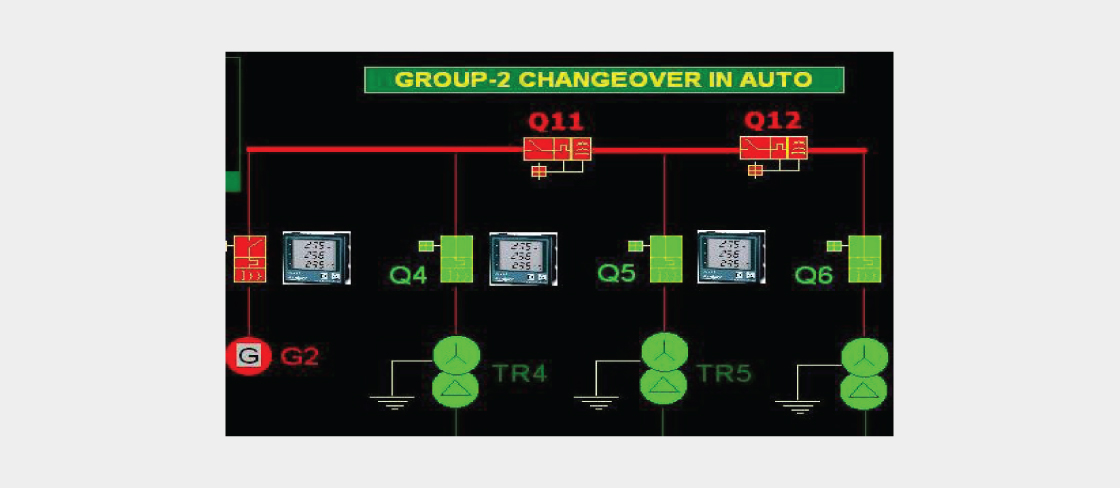

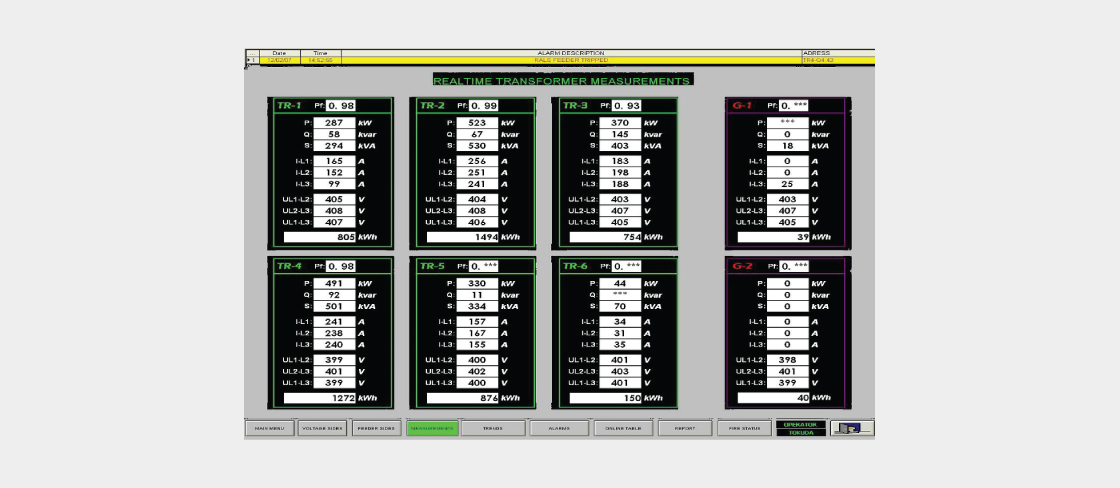

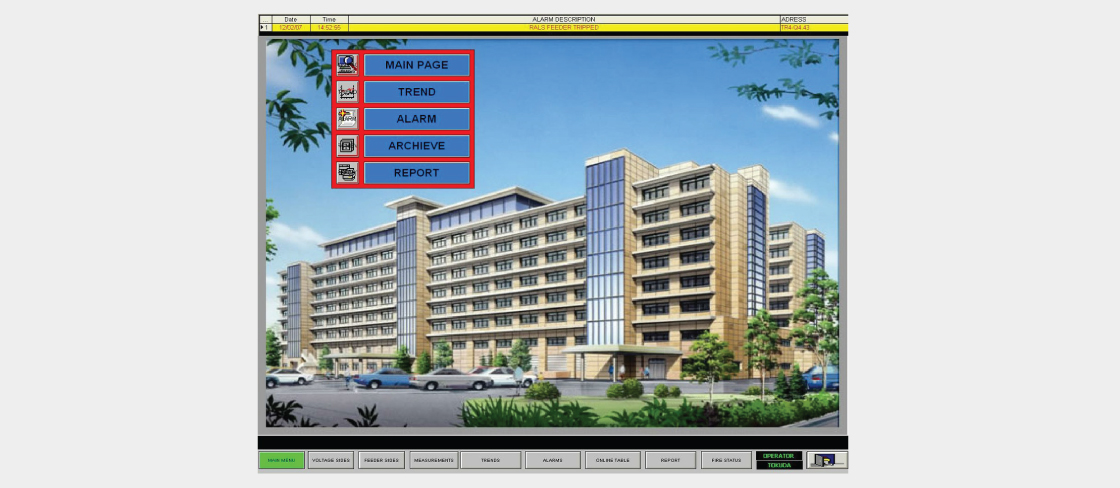

Enerji SCADA uygulamaları kapsamında sistemde yer alan trafo, generatör, UPS, AG dağıtım panosu, OG dağıtım hücresi, baralar ile ilgili elektriksel arametreler enerji analizörleri yardımı ile Profibus / Modbus / Ethernet haberleşme seçeneklerinden birisi ile Siemens PLC'ye aktarılır. WinCC SCADA yazılım sayesinde enerji Analizöründen alınan tüm datalar PC ekranında izlenebilir. Ayrıca Trafo kontrolleri, jeneratör kontrolü, otomatik yük atımı gibi işlerde PLC tarafından otomatik olarak kontrol edilir. Arzu edilirse ek bir yazılım ile otomatik faturalama sistemi tasarlanabilir.

Fiziksel Arıtma
Kaba & İnce Izgara
Terfi İstasyonu
Kum & Yağ Tutucu
Dengeleme Havuzu
Kimyasal Arıtma
Kimyasal Çözelti Hazırlama Üniteleri
Hızlı & Yavaş Karıştırma Havuzları
Kimyasal Çöktürme Havuzları
Biyolojik Arıtma
Denitrifikasyon Havuzları
Havalandırma Havuzları
Biyolojik Çöktürme Havuzları

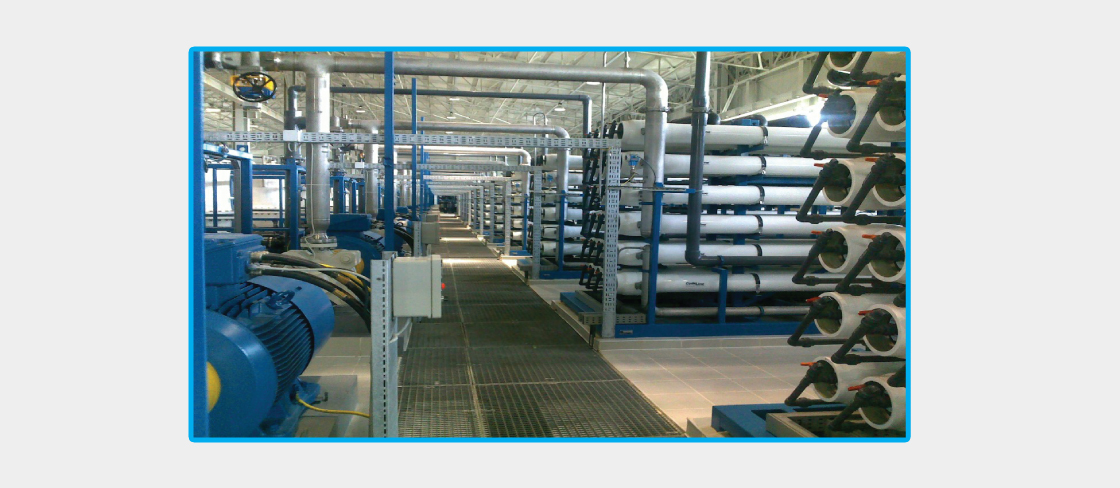

Deniz Suyu Arıtma
Ultra Filrasyon Üniteleri
Ters Osmos Üniteleri
Remi Üniteleri

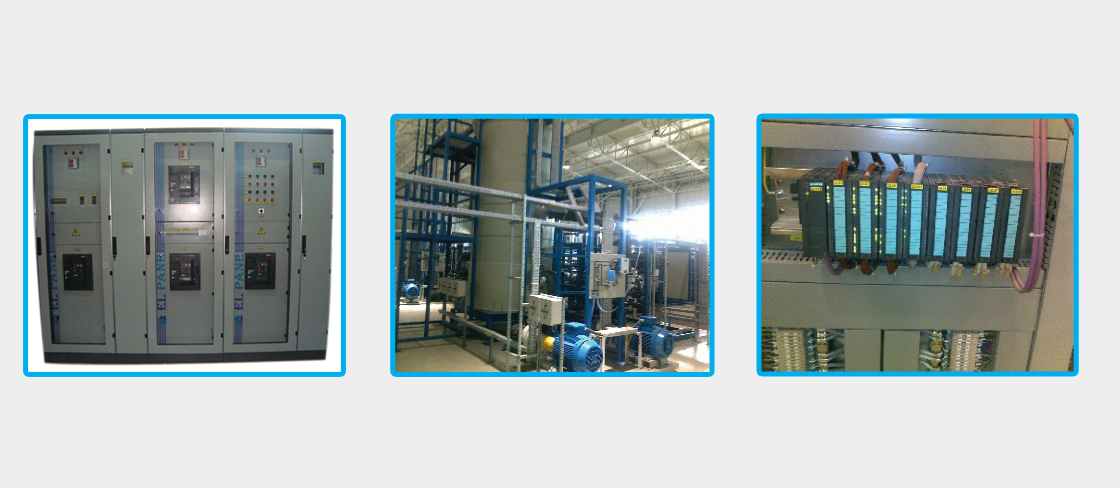

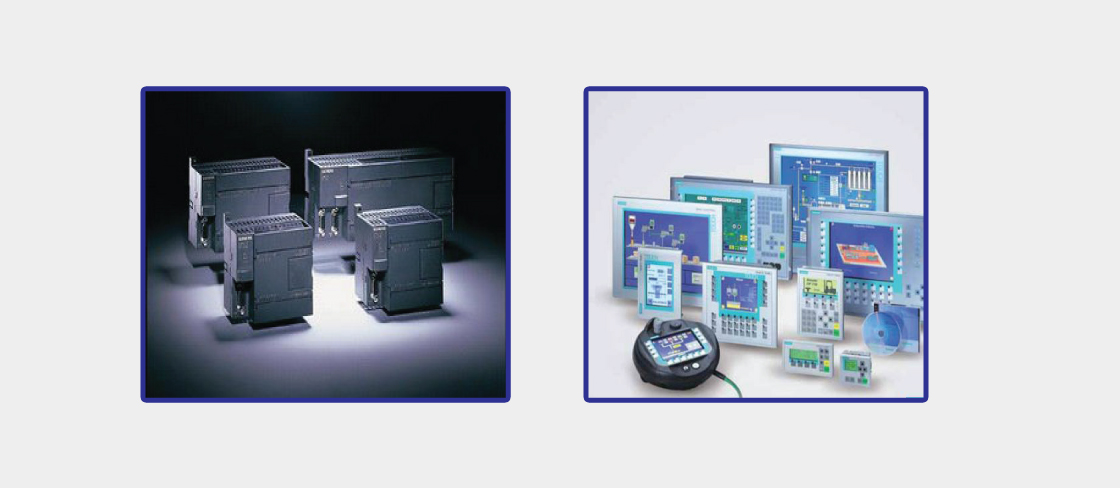

PLC Uygulamaları
Programlanabilen kontrol cihazları mikro işlemci tabanlı cihazlardır. Algılayıcılardan aldığı bilgiyi kendine verilen programa göre işler ve iş elemanlarına aktarır. Üretim hızının artması ve otomasyonun sağlanmasına büyük katkı sağlar. Az yer kaplayan ve kendi aralarında, bilgisayalarla, diğer akıllı cihazlarla iletişim sağlayabilirler. c Doğrusal ve döner hareket denetimi sağlayabilir, sıcaklık, basınç, nem, hız, ağırlık gibi parametreleri denetleyebilirler.

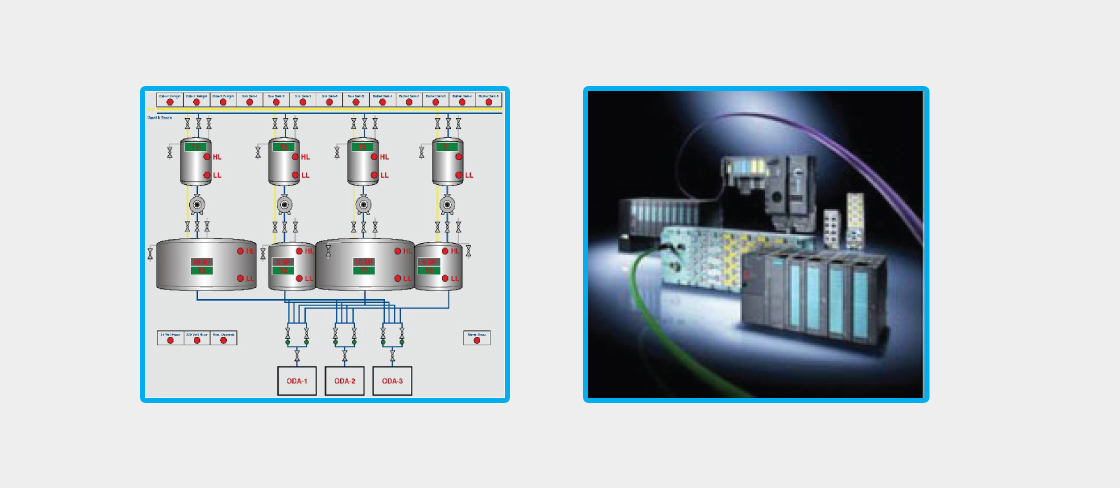

SCADA Uygulamaları
PLC tarafından toplanan veriler elektrik işaretlerine çevrilerek SCADA sistemine aktarılır. Tahrik motorları, vanalar, lambalar, hız ölçü cihazları, yaklaşım dedektörleri, sıcaklık, kuvvet ve moment elektronik algılayıcıları burada bulunur. SCADA sisteminden verilen komutlar, bu katmanda, elektrik işaretlerine çevrilerek, gerçek dünyada istenen vanaların açılması, ısıtıcıların çalıştırılıp – durdurulması gibi hareketlerin oluşması sağlanır.
